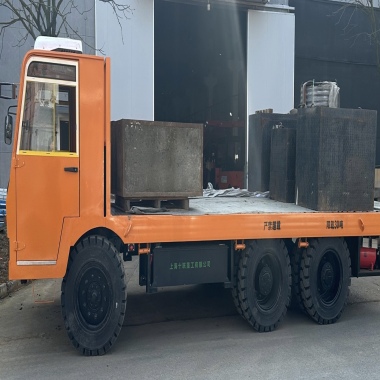

平板搬运车





项目内容

型号

SLBY30T




技术参数

额定装载质量

30000kg

自重

≈6300kg

爬坡能力

10%

转弯半径

6800mm

前后轮距

≈1680mm/1680mm;后桥二侧外轮胎边距2300mm

轴距

3600+1300mm

最小离地间隙

120mm

工作电压

DC80v

充电机输入电压

AC380v

配置

外形尺寸

7400*宽3500*高2500mm


装载平台尺寸

6300*3500

平台离地高度≈1200mm

速度

10-20km/h

              脚踏加速器,无极调速

动力及电器系统

蓄电池总容量及规格

80v900ah



杭州极速磷酸铁锂蓄电池

充电机规格及

充电时间

80v200a全自动智能锂电池充电机。



北京同日快速锂电池充电机,充电时间大致为3-4小时左右,充满电会自动断电。



控制器总成

80v650A*2个(全智能控制器)

选用合肥凯利生产的配套全智能交流控制器及配套加速器,具有优秀的车辆加速和过载保护性能

牵引电机

18kw*2台(1500转/分)

采用2个四川吉迪公司生产的交流牵引电机,抗过载低转速高扭距电动机。

底盘系统

转向系统

电动液压助力转向

专用电动助力方向机总成,转向灵活轻松

动力传动系统

传动轴后轮驱动,双驱动

电动机经主减速器通过传动轴驱动差速器驱动后桥

前桥及悬挂

整体式液压前转向桥

杭叉专用液压大吨位转向桥。加装弹簧钢板减震

驱动后桥及悬挂

2个整体式驱动后桥

浙江铭盛公司生产的1089型气刹驱动桥2根,加装弹簧钢板减震



轮胎规格

28*9-15型实心轮胎*10个(2*4*4)

采用浙江双涛品牌的10个工业级橡胶实心轮胎,抗压耐磨

制动方式

断气刹车制动器

采用安装一个直流电打气泵和一个储气罐,脚踩断气制动总泵,进行后八轮制动器工作刹车,配置手拉机械驻车装置。

车身结构

大梁龙骨材料

整体焊接

采用国标25#槽钢主梁和22#边梁整体焊接成框架,具有承载力强,受力稳定均匀,

面板材料

焊接与螺栓固定

面板采12mm厚钢板铺就,活动检修部分采用螺栓固定,方便拆卸安装。

面漆材料颜色

表面喷漆

整车防锈抛光处理,喷一次防锈环氧底漆,再喷面漆,面漆颜色为黄色。

驾驶室

全封闭驾驶室款式

装备冷暖空调一个,360倒车影像和10寸显示屏

安全辅助装置

灯光及信号

标准款式

配置电量显示仪表、组合前大灯,转向灯、LED组合尾灯、电喇叭、倒车喇叭、雨刮器、电风扇

操作开关

标准款式

启动钥匙开关、前后换向开关、紧急断电安全开关、组合灯光开关、电风扇开关、雨刮器开关

方向盘

标准款式

聚氨酯发泡方向盘

座椅

主驾驶单人座椅1个

主驾驶采用叉车专用座椅。副驾连体座椅一个

后视镜

标准款式

采用一对大视野宽屏后视镜组成。
